伺服螺旋压力机系统解决方案


螺旋压力机是锻造行业的设备,具有通用性强,调整维护方便,滑块无死角,结构简单,模具设计简单,锻件精度高等特点。螺旋压力机适用于各种精密锻造、压印、精密冲压、精加工、对准和对准过程。不仅可以用于热锻,还可以用于精密锻造和精加工,不仅适用于不锈钢双层底锅的压力焊接工艺,还适用于钛合金叶片及其他叶片的精密锻造。

传统螺旋压力机采用开关磁阻电机控制,由于开关磁阻电机本身设计结构及控制算法等问题,导致加工效率、打击力、打击精度已经无法满足现今社会加工需求。鉴于此,CTB于2008年在国内第一次推出了伺服螺旋压力机系统解决方案,经过十余年技术升级及行业经验的沉淀,使伺服控制方案在加工效率上较传统开关磁阻电机提升20%~30%,打击力提升5%~10%,因为伺服采用高精度闭环控制算法,对螺旋压力机打击能量的一致性同样有较大提升,并且对电量的管理做了精准控制,有效节能5%~35%,现已在国内众多螺旋压力机厂家批量使用,出货量及市场占有率CTB均为行业前茅。


螺旋压力机传动方式

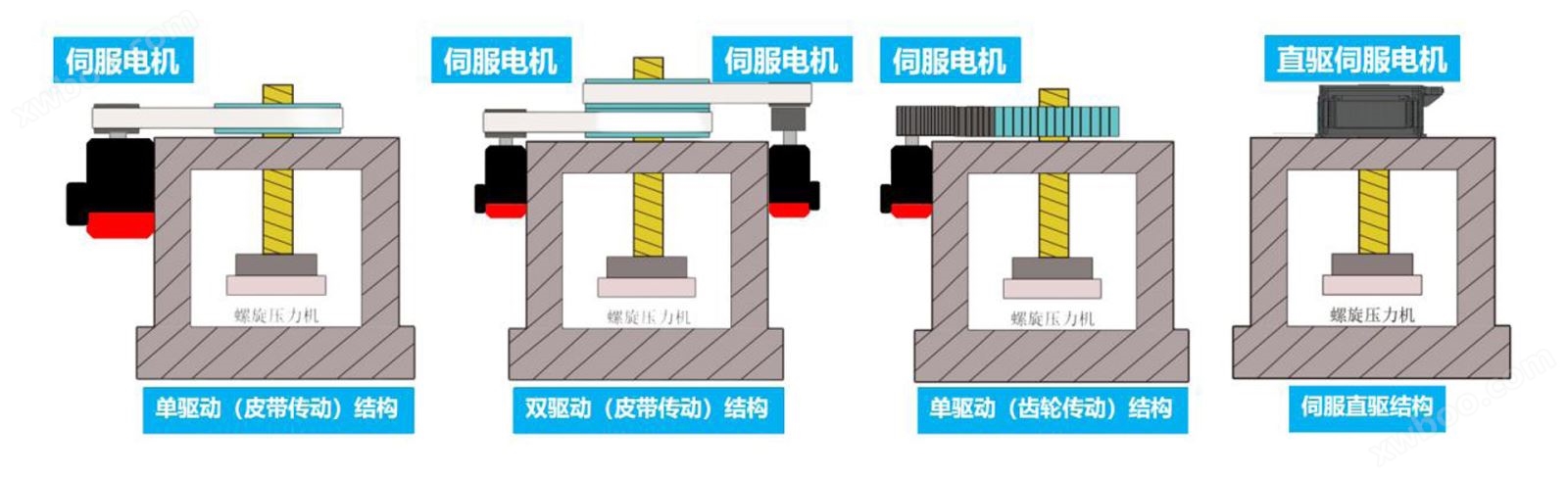

伺服直驱螺旋压力机是一种高配置的节能精密锻压设备。取消了传统螺旋压力机的皮带/减速机传动机构,通过伺服电机直接驱动螺杆,进而控制滑块的上下移动。简化了机械结构,提高了传动效率,故障率低,自由调节能量释放,抗偏心负荷能力强,模具应力低,寿命长,锻件成形精度高等特点,可满足锻造冲击的各种工艺要求。且在节能和精确控制冲击力方面优于普通伺服螺旋压力机。适用于模锻,精密压制,校正,弯曲,压花等工序。是火车,汽车,拖拉机,航空,五金工具,医疗设备,餐具等行业的理想锻压机。

CTB拥有丰富的产品种类和全面的服务,可以在伺服螺旋压力机驱动系统领域提供完备的解决方案。CTB的系统解决方案由控制系统、驱动系统及智能化能量管理系统组成,可在伺服螺旋压力机设计、生产过程中为您提供从控制系统、驱动系统、智能化能量管理系统和产品加工工艺多方位技术支持。此外,可以个性化地针对需求量身定制。十年以上丰富的伺服螺旋压力机调试、服务方面经验,可实现从设计到调试和维修。

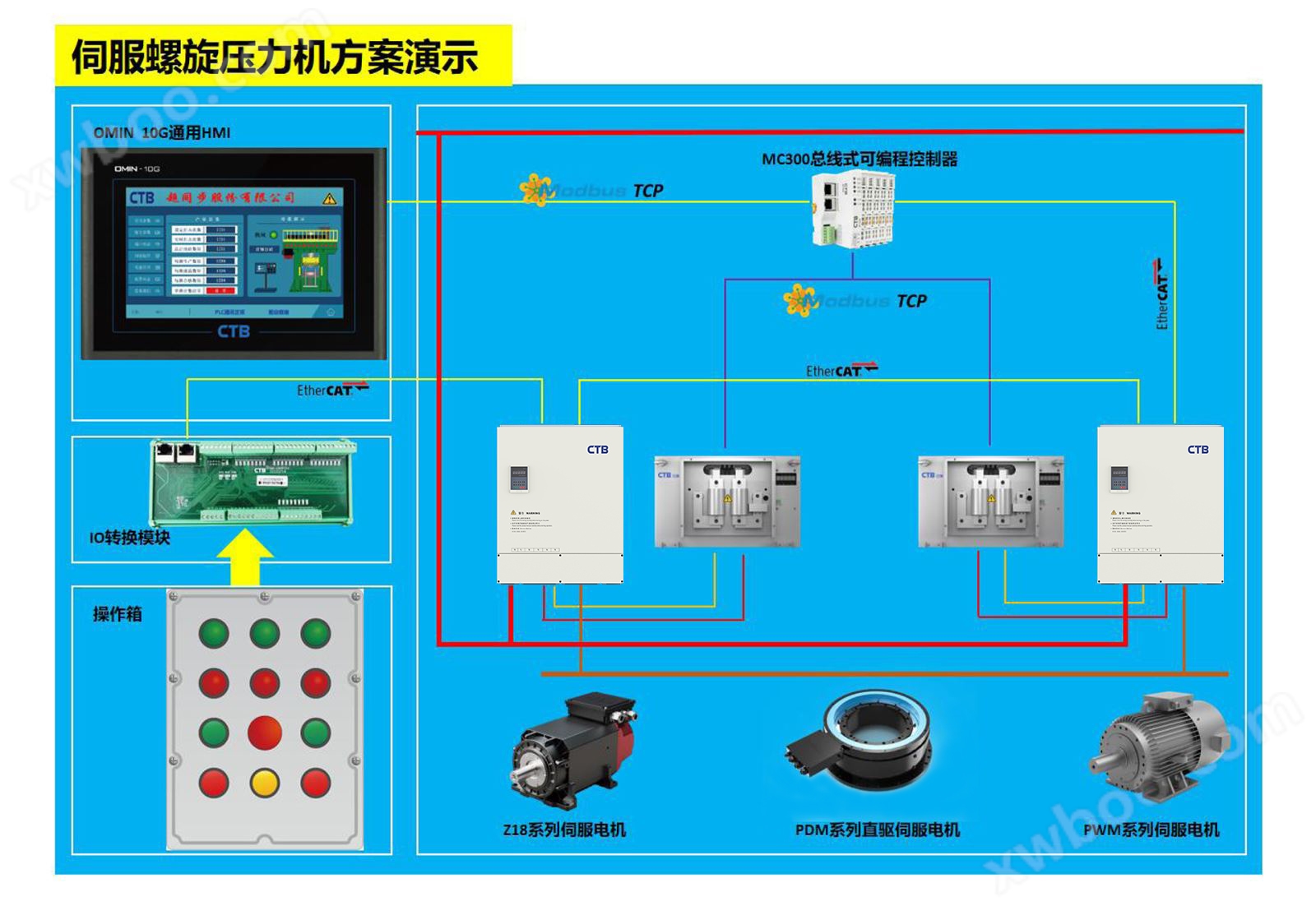

伺服压力机的成套解决方案

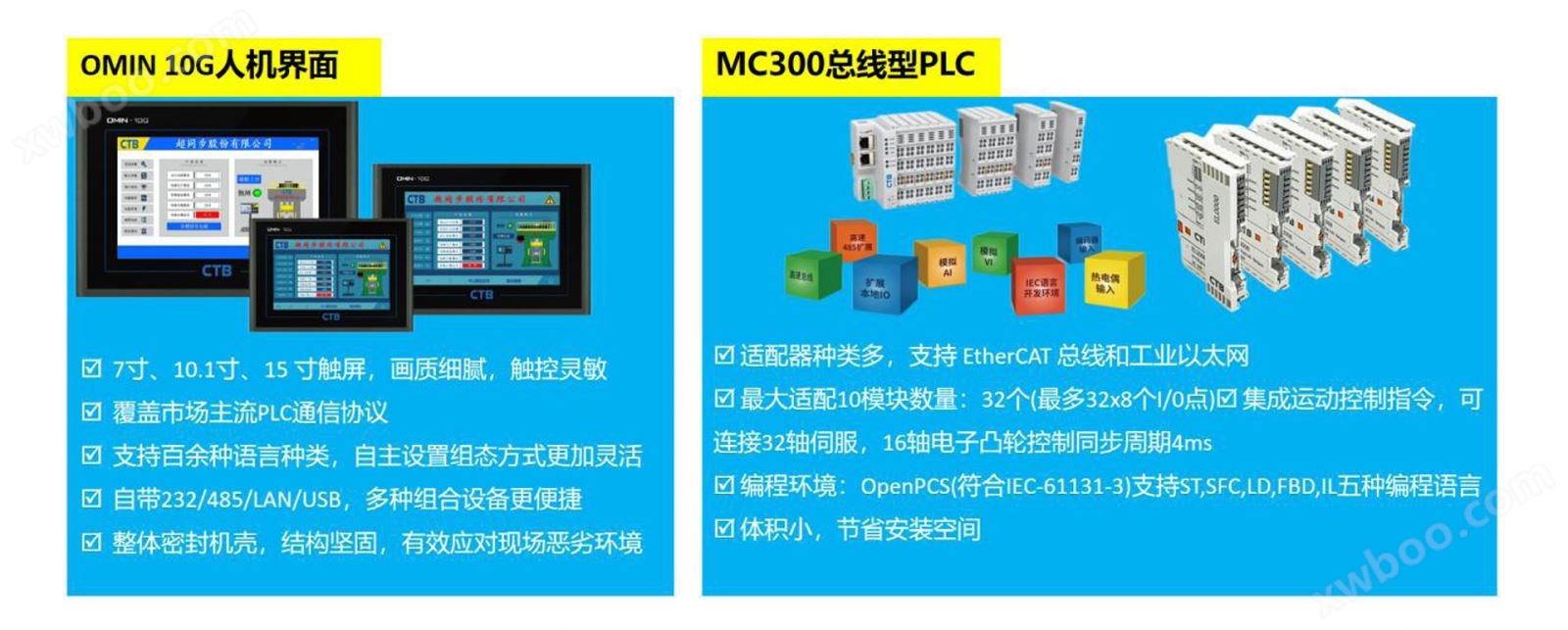

OMIN10G是CTB在自动化控制领域推出的一款标准人机界面HMI产品,分为7寸、10寸、15寸三个尺寸规格,搭载多核处理器运行速度更加快捷,丰富的接口使连接更加便捷。覆盖主流PLC通信协议,支持OPC、MQTT、TCP/IP等通信方式,支持Codesys标签通信。

MC300系列可编程逻辑控制器是一款高性能、总线型控制器。具有外观简约,高性价比的特点,可通过模块插片式进行扩展。其由一个可编程的主控模块,若干EL系列I/O模块以及一个终端电阻模块(EL0000)组成。在电源供应充足情况下,I/O模块数量最多可扩展32个。主控模块可根据插入的I/O模块的前后位置自动分配地址,实现自动组态,无需在PC上创建新组态界面及设置参数,方便快捷。通过OpenPCS软件对其进行编程,软件支持符合IEC-61131-3标准,支持ST、SFC、LD、FBD、IL五种编程语言中规定的五种标准编程语言,具有较强的程序可移植性及可复用性,且具有多种调试功能(断点,单步等)调试更加简单。

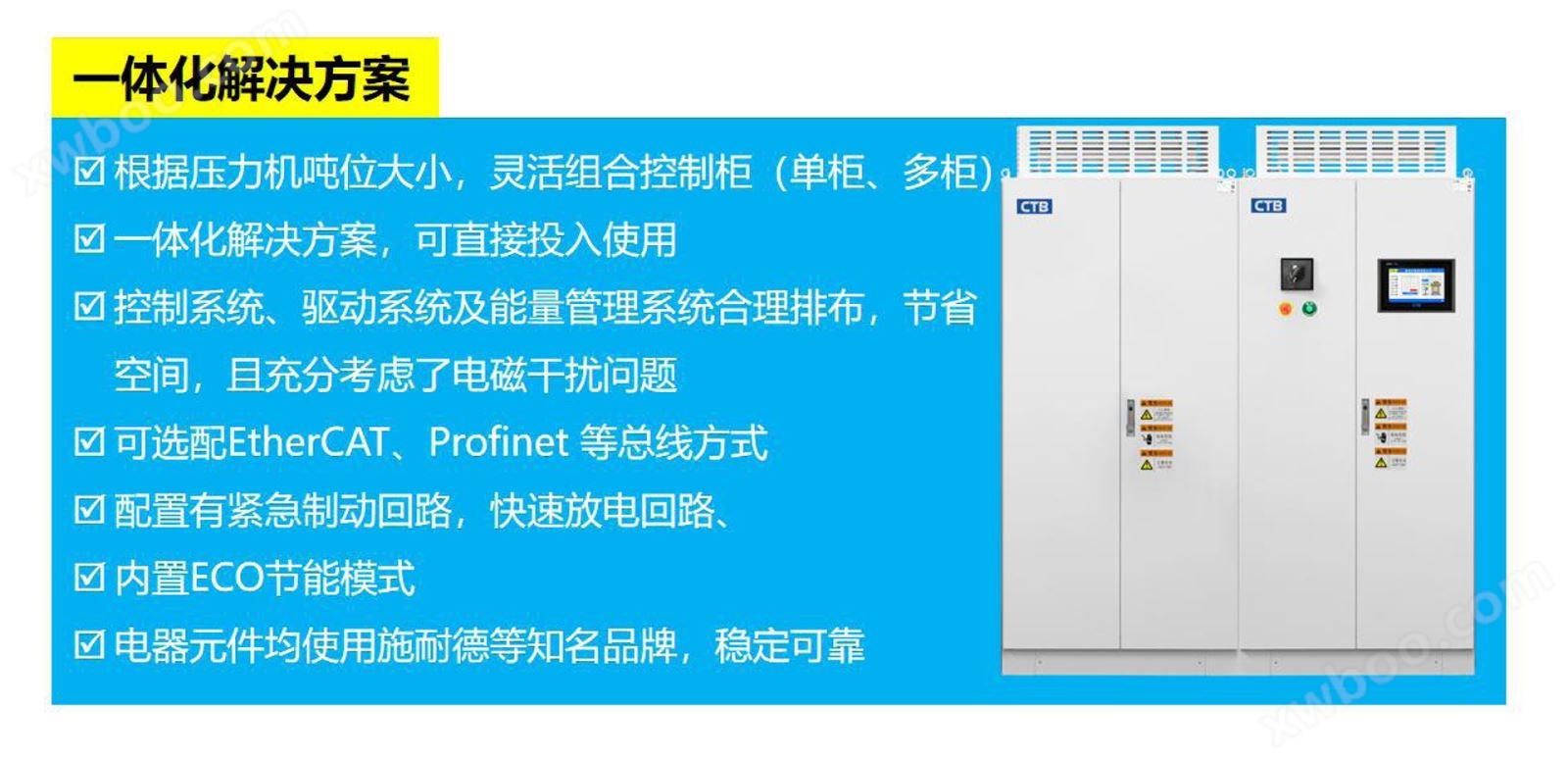

CTB的控制系统集成了常规必需的功能,包含首锤锻、出砖段、加工配方、电能管理等现今螺旋压力机市场所需要的全部功能。并且在应用及安全保护机制上有着成熟的经验,可在您电气设计、自动化组线等工作中提供全方位的支持和帮助。CTB多次主导用户现场大规模自动化生产车间建设,从自动化送料到机器人抓取、从产品加工到能效管理,从安全防护到总控管理系统建设,CTB帮助用户完成了一次又一次的自动化生产建设。

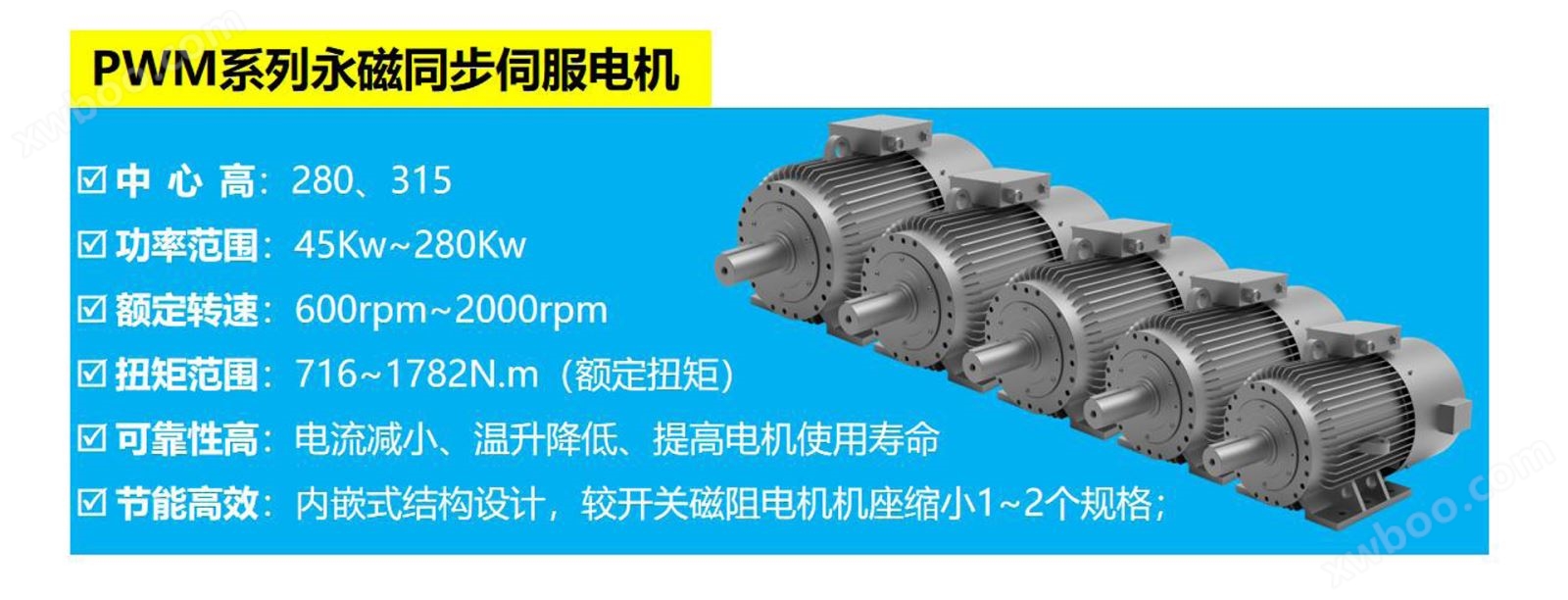

对于螺旋压力机而言,频繁的加减速运动过程中,电机的响应速度直接决定了设备的加工效率,强烈的振动对于电机的结构设计提出了更高的要求。CTB的PWM系列永磁同步伺服电机就是针对该应用设计开发。PWM系列永磁同步伺服电机整个机身采用钢板焊接设计;端盖采用铸钢件;轴伸全部采用42CrMo调质处理;地脚采用高抗振结构设计;拥有设计专利的自制高抗振风机配置;可以契合匹配螺旋压力机对电机的所有要求。

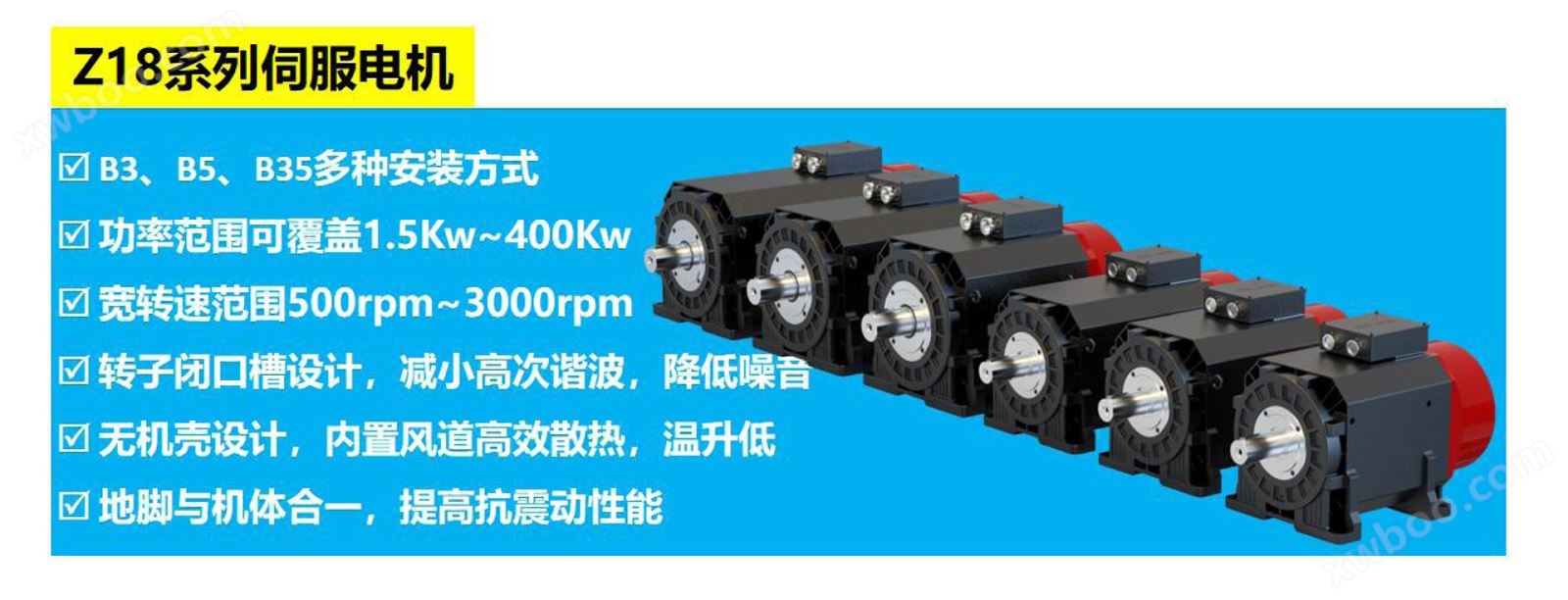

Z18系列伺服电机是一款螺旋压力机耐材行业的电机,地脚与机体一体化设计使的螺旋压力机加工过程中的震动对其影响降至最低。无机壳的设计可以让风道内置于机体内,减少了风道与发热铜线之间的隔离,达到高效散热的效果。自2008年至今,每年超过300台的销量,超过3000台在市场运行。已成为螺旋压力机耐材行业用户指定产品。

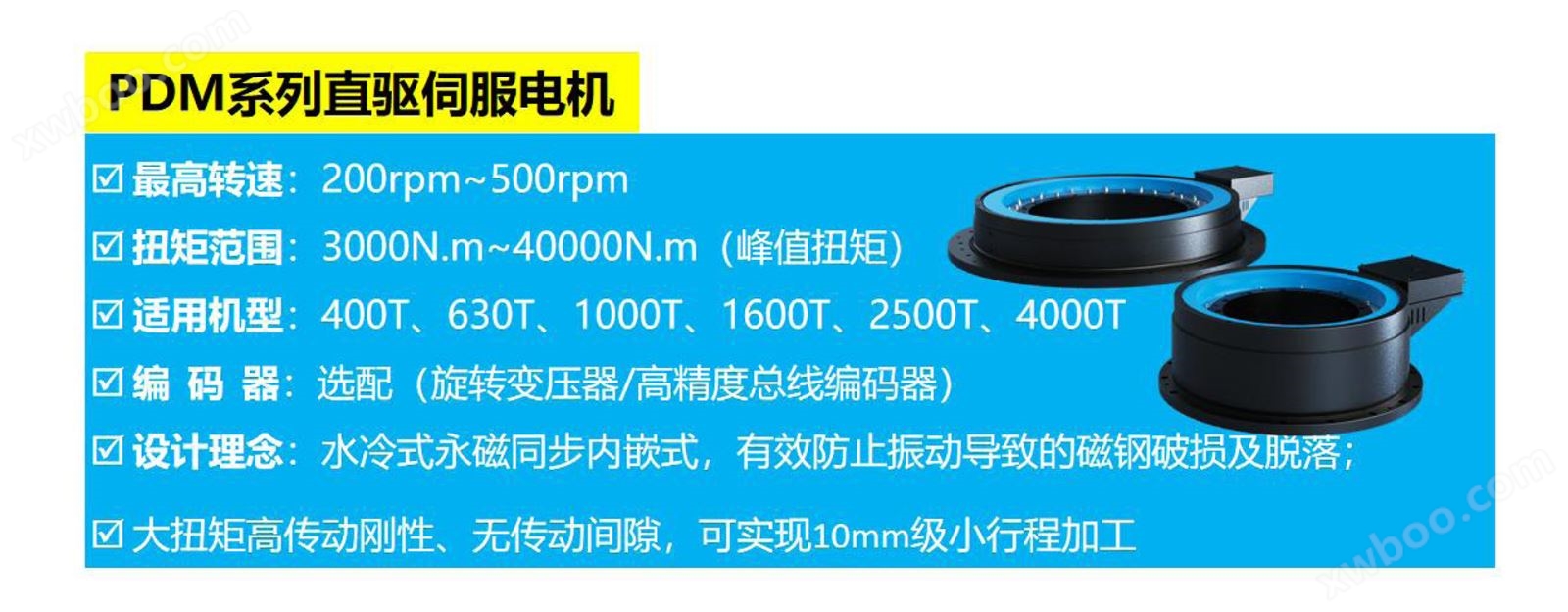

PDM系列直驱伺服电机是一款螺旋压力机行业最高标准配置的电机,属于内装式力矩电机,由定子、空心轴永磁转子组成,采用液体冷却方式。定子固定于机器本体,转子于机器旋转机构连接,加装编码器等反馈元件于驱动器匹配后,行程与机器融为一体的直接驱动单元。转子采用内嵌式结构设计,有效防止振动导致的磁钢破损及脱落问题。

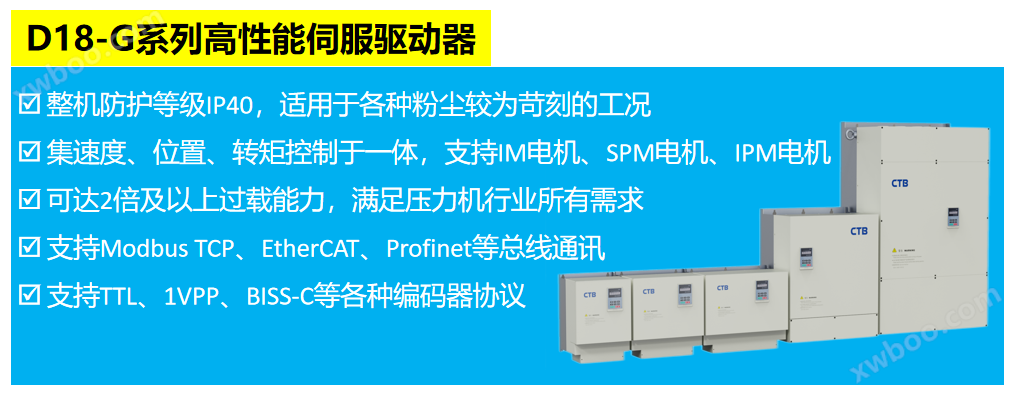

       D18-G系列伺服驱动器是一款高防护、高过载的总线型伺服驱动器,功率覆盖范围:22KW~450KW,能够满足大功率输出要求。另外,通过多重绕组驱动方式可将功率超过400kW的PDM系列大型电机投入使用,并且组合形成多电机解决方案。

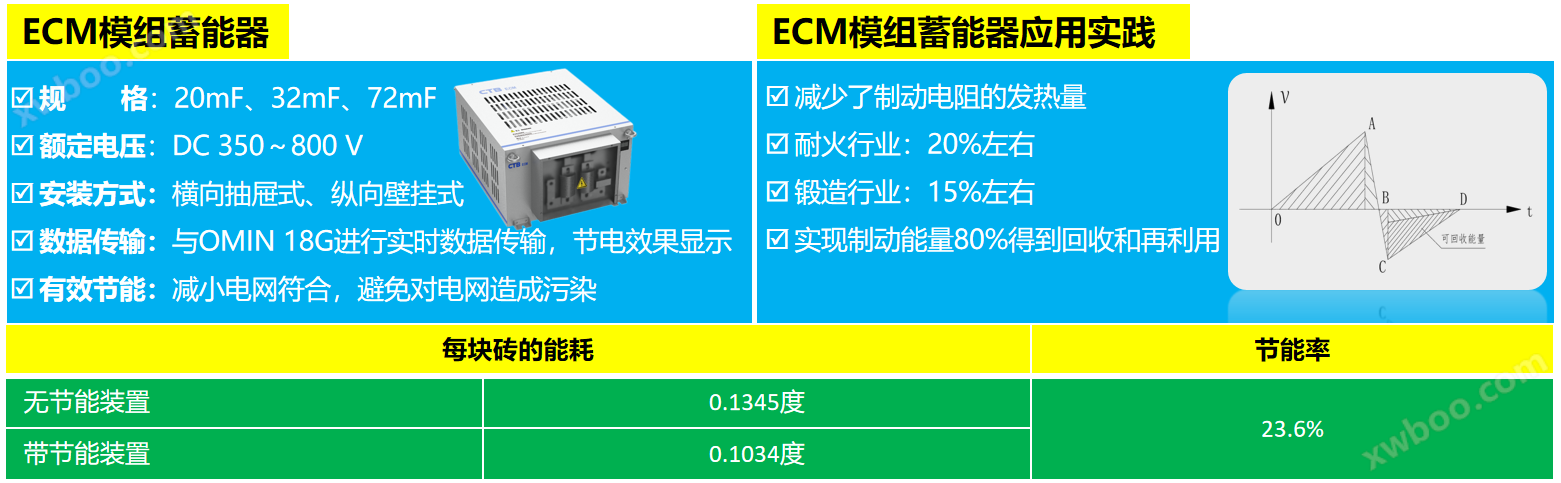

ECM系列模组蓄能器可以实现能量反馈再利用。通过智能化能量管理可以降低并网功率,继而节省能量和成本,进一步对系统方案进行了完善。通过该产品的模块化设计,就可以实现组件的模块化使用,从而实现各规格压力机的储能配置。此外,ECM模组蓄能器自带数据传输功能,可通过TCP/IP与控制系统进行连接,实时显示节电效果。



一站式服务:依照您的需求量身定制的完整服务包

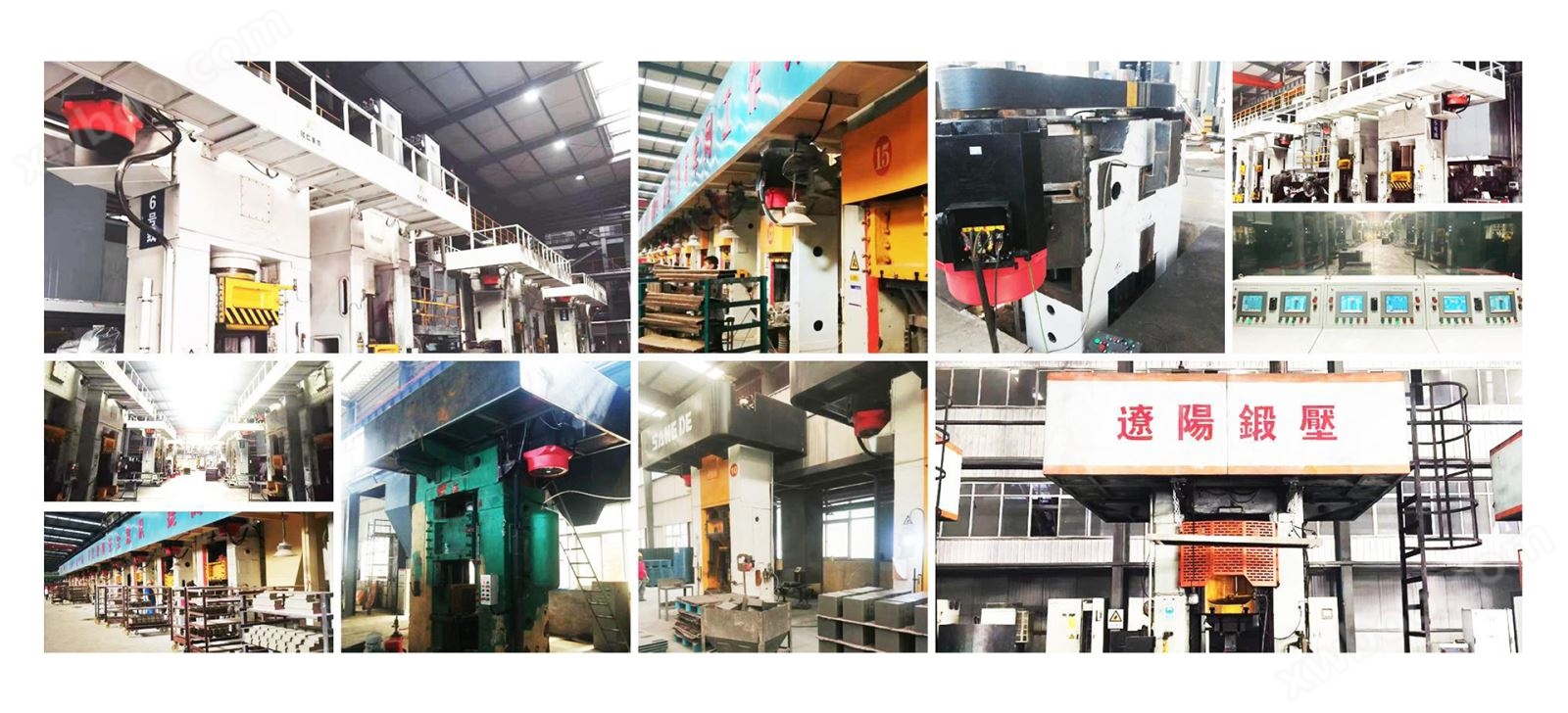

现场应用实景
